第一章：解构 Unity 游戏资源

1. 引言：透过现象看本质

当你盯着屏幕上一个身穿盔甲、手持利剑的骑士时，你看到的是一个生动的角色。但在游戏引擎的眼里，根本就没有骑士，只有一堆离散的二进制数据流。

开发者不能只认为资源就是我在文件夹里看到的那些 .png 图片或 .fbx 模型。也会遇到下面的问题：

  • 明明只有 2MB 的背景图，为什么加载进游戏瞬间吃掉了 64MB 内存？
  • 明明模型面数不多，为什么手机还是烫得像暖手宝？
  • 为什么删了一个不起眼的 .meta 文件，整个预制体就彻底报废了？

这些问题的根源在于，我们只看到了资源的编辑形态，却忽略了它的计算形态。

本章我们将剥离视觉表象，追踪数据从硬盘 (Disk) 流向 内存 (RAM)，最终抵达 显存 (VRAM) 的全过程。

2. 第一层：为编辑而生的源资产

在这个阶段，资源是 .psd (Photoshop), .max (3ds Max), .wav (PCM) 等。

我们习惯把这些文件直接扔进 Assets 文件夹，然后理所当然地认为 Unity 会直接使用它们。 但请停下来思考一秒：为什么显卡不能直接读懂 .psd？

美术工具（DCC）和游戏引擎，服务于两个完全对立的目标：

  1. 美术工具：

它的首要目标是可编辑性。一个 .psd 文件里塞满了图层、蒙版、智能对象、甚至撤销历史。一个 .max 模型文件里存储的是松散的顶点结构，为了方便美术师随时拖拽修改。

特点：数据冗余极大，结构松散，怎么方便怎么来。

  1. 游戏引擎：

它的首要目标是实时计算性能。GPU 拥有成千上万个计算核心，能瞬间算完几亿次矩阵乘法，但它的指令集里根本没有处理复杂数据结构的逻辑。它不懂什么是 “文件”，不懂什么是 “图层”，它只接受一种东西：格式化好的、连续的二进制缓冲（Buffer）。

因此源资产是给人用的（方便编辑）。Unity 的 Import 过程，就是把这些给人看的数据，翻译成给机器读的内部格式。

Assets 文件夹：存放的是源文件。

Library 文件夹：存放的才是给引擎用的转换后数据。

当打包游戏时，Unity 根本不会把你的 .psd 或 .fbx 源文件打进包里。 它打包的，全是 Library 里那些经过转化、甚至被加密过的二进制文件。

这就是为什么把 Project 文件夹发给其他人时，如果漏发了 .meta 文件，Unity 就不得不重新 Import 一遍——因为它找不到源文件和 Library 数据的对应关系了。

3. 第二层：为计算而生的运行时资产

当资源经过导入管线后，它们变成了引擎内部的二进制格式。让我们深入底层，看看为了迎合硬件，这些数据发生了什么质变。

3.1 几何体：从 “模型” 到“缓冲流” (Mesh -> Buffers)

问题：GPU 如何理解一个原本光滑的圆球？

GPU 并不认识圆球，甚至不认识模型这个对象。在 GPU 眼里，世界是由无数个三角形拼凑出来的。 为了让 GPU 高效吞吐这些三角形，Mesh 资源被迫 “降维” 成两个核心数据流：

A. 顶点缓冲 (Vertex Buffer) 与内存布局

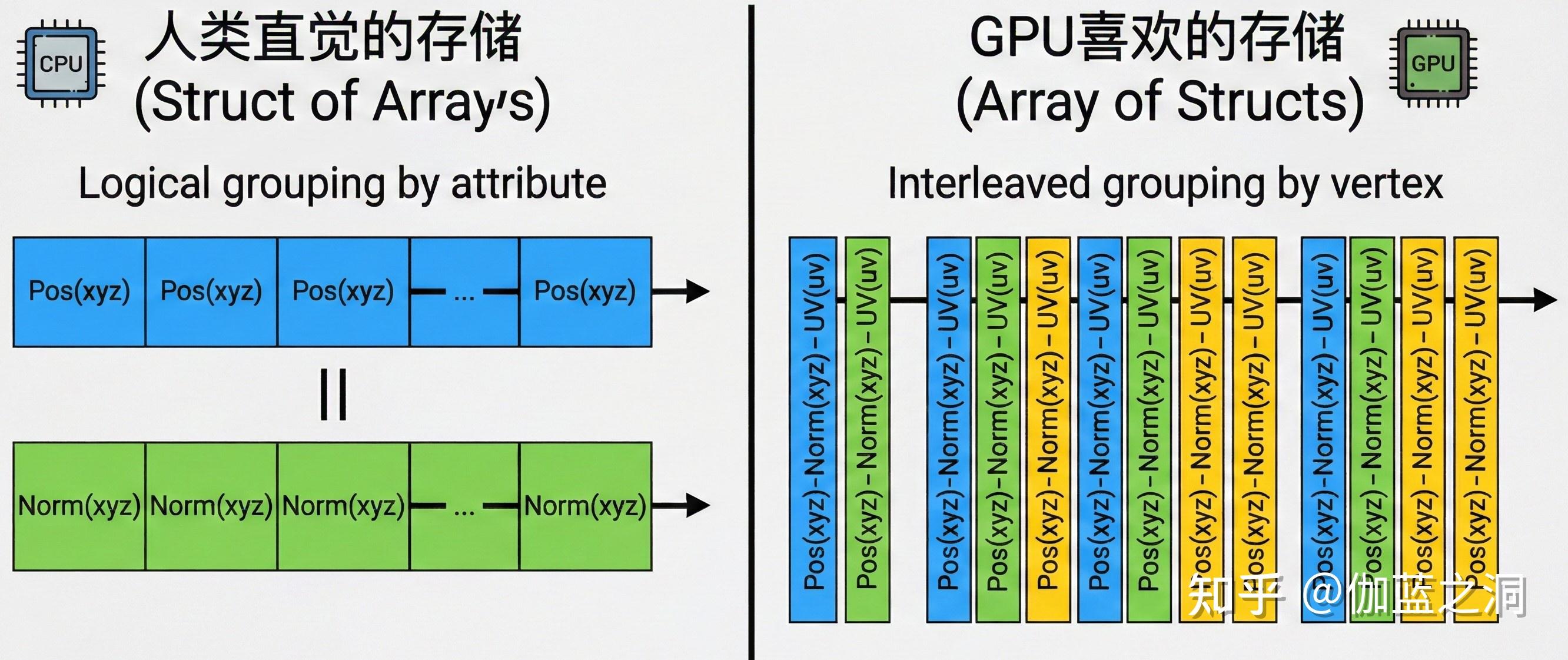

想象一个巨大的数组。引擎将模型拆解，把所有顶点的位置 (Pos)、法线 (Norm)、纹理坐标 (UV) 拍扁。 为了利用 CPU/GPU 的缓存行（Cache Line），现代引擎通常采用交错存储 (Interleaved)：

B. 索引缓冲 (Index Buffer)

为了不重复存储同一个顶点的坐标（比如一个正方体的角被三个面共用），我们用一个轻量级的整数列表来描述：“第 0、1、2 号点组成一个三角形”

很多新手喜欢在建模软件里把模型做得非常 “圆润”。记住，每一个顶点都在消耗显存带宽。在手机上，带宽比算力更宝贵。一个看不清细节的远处物体如果有几万个面，就是在谋杀手机的电池。

3.2 纹理：从图片到显存块

问题：为什么游戏里几乎不用 JPG/PNG 作为运行时格式？

假设你有一张 4K 的 PNG 背景图，硬盘上只有 2MB。你把它扔进游戏，以为它只占 2MB 内存？

格式磁盘体积显存占用 (4K 图)读取机制适用场景
PNG/JPG小 (2MB)极大 (64MB)CPU 需完整解压 -> 内存 -> 显存仅用于源文件
ASTC/ETC中 (4MB)极小 (4MB)无需解压，GPU 硬件直接读取游戏运行时
  • JPG/PNG 的逻辑：基于预测和频域压缩。要读取图片右下角的一个像素，CPU 必须把整张图全部解压。这将瞬间消耗 64MB 内存！
  • GPU 的超能力：块压缩 (Block Compression)。ASTC/ETC 格式将图片切成小块。GPU 硬件内部有专门电路，能直接从压缩数据中扣出像素颜色，无需解压。

永远不要为了减小安装包（APK/IPA）体积，就在 Unity 里把纹理压缩格式设为 RGB24/RGBA32（未压缩），或者试图在运行时动态加载 JPG。 用磁盘空间换显存效率，是游戏开发的公识。 现在的手机存个 4MB 的文件很轻松，但多占 60MB 显存可能会直接闪退。

3.3 着色器：从代码到微指令

问题：显卡能直接读懂 C# 或 C++ 吗？

不能。显卡有自己的指令集架构。 Shader 资源（.shader）在打包时，会被编译成 ** 二进制微代码 。 更重要的是变体（Variants）** 的概念：

  • 一个带有 #pragma multi_compile 的 Shader，实际上会分裂成成百上千个独立的微程序。
  • 资源本质：Shader 资源本质上是一个 GPU 程序库。加载它，就是把这些指令集上传到 GPU 的指令缓存中。

4. 第三层：结构资产: 数据的胶水

有了 Mesh、Texture、Shader 这些零件，我们要怎么把它们组装成一个完整的游戏对象？ 这时候，Prefab (预制体) 和 Scene (场景) 登场了。

它们本质上不包含任何图像或模型数据，它们是数据的胶水，负责把零散的零件粘合在一起。

4.1 预制体 (Prefab) 与 场景 (Scene)

问题：为什么我在 Unity 里改了资源的文件名，Unity 里的引用没断？但如果我删了 .meta 文件，引用就全断了？

这涉及到了 Unity 最底层的户籍制度。

A. GUID：资源的身份证

在操作系统里，文件靠文件名识别。但在 Unity 内部，文件名只是一个随时可以改的昵称。 Unity 真正识别资源靠的是 GUID (Global Unique Identifier)。

当你把一个文件放入 Assets 文件夹，Unity 会立刻生成一个同名的 .meta 文件。打开它，你会看到一行乱码：guid: 5a2b9c…。这个 GUID 才是资源的真身。

B. 引用图

当你把 Sword.png 贴在这个 Knight.prefab 上时，Prefab 文件里记录的并不是 “Sword.png” 这个字符串，而是它的 GUID。

  • 加载逻辑：加载 Prefab 时，引擎读取指令：“去加载 GUID 为 5a2b… 的纹理，贴在 GUID 为 8c1d… 的模型上”。
  • 胶水作用：Prefab 和 Scene 本质上就是一张巨大的 GUID 索引表。

在整理项目时，为了省事，直接在 Windows 资源管理器里移动文件，或者觉得 .meta 文件看着碍眼就把它删了。

  • 后果：删掉 .meta = 撕掉身份证。Unity 会认为原来的资源消失了，并把这个文件当作一个全新的资源重新导入（生成新的 GUID）。
  • 现象：旧的 Prefab 拿着旧的 GUID 找不到人，就会显示紫色的 Missing 材质，或者脚本丢失。
  • 正确做法：所有资源移动、重命名操作，必须在 Unity 编辑器的 Project 面板中进行。

4.2 为什么脚本也是资源？

有人觉得脚本只是代码，不是资源。但在 Unity 的序列化系统中，脚本也是一种特殊的资产。

问题：我在 Inspector 面板里填写的 HP = 100，存在哪了？

它并没有写在 C# 代码里，而是被序列化 (Serialized) 保存到了 .prefab 或 .unity (场景) 文件中。

  • 数据驱动 (Data Driven)：

  • 脚本 (Script)：定义了数据的结构（这里有一个 int，那里有一个 float）。

  • 预制体 (Prefab)：存储了具体的数值（int 是 100，float 是 5.5）。

  • 加载过程： 当引擎加载 Prefab 时，它读取硬盘上的数值，然后拿着脚本的 GUID 去查找对应的类定义（Metadata），最后在内存中把这个对象 “反序列化” 还原出来。

序列化和反序列化是非常耗时的 CPU 操作。 如果你的 Prefab 结构极其复杂（嵌套了几百层，挂了几百个脚本），实例化（Instantiate）它的时候就会造成明显的卡顿。这就是为什么大世界游戏通常需要自己写一套简化的二进制加载方案，而不是完全依赖 Unity 原生的 Prefab 系统。

总结：

我们再看游戏资源目录，看到的不仅仅是文件，而是数据的形态：

  1. Mesh 是为 GPU 缓存行优化的几何数据流。
  2. Texture 是 GPU 可直接读取的压缩显存块（而不是 PNG 图片）。
  3. Prefab 是通过 GUID 串联数据的组装说明书。
